对焊三通, 对焊四通

对焊三通

对焊三通

对焊四通

对焊三通

对焊四通

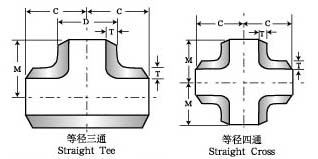

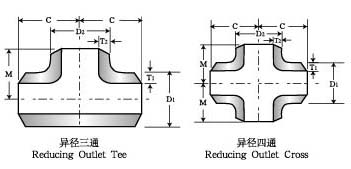

对焊三通、四通Butt-Welding Tees and Crosses
GB 12459、GB/T 13401、SH 3408、SH 3409、HG/T 21635、HG/T 21631、SY/T 0510、ASME B16.9

公称通径 Nominal Pipe Size		中心至端面 Center to End
DN	NPS	C	M
15	1/2	25	25
20 20×15	3/4 3/4×1/2	29	29 29
25 25×20 25×15	1 1×3/4 1×1/2	38	38 38 38
32 32×25 32×20 32×15	11/4 11/4×1 11/4×3/4 11/4×1/2	48	48 48 48 48
40 40×32 40×25 40×20 40×15	11/2 11/2×11/4 11/2×1 11/2×3/4 11/2×1/2	57	57 57 57 57 57
50 50×40 50×32 50×25 50×20	2 2×11/2 2×11/4 2×1 2×3/4	64	64 60 57 51 44
65 65×50 65×40 65×32 65×25	21/2 21/2×2 21/2×11/2 21/2×11/4 21/2×1	76	76 70 67 64 57
80 80×65 80×50 80×40 80×32	3 3×21/2 3×2 3×11/2 3×11/4	86	86 83 76 73 70
90 90×80 90×65 90×50 90×40	31/2 31/2×3 31/2×21/2 31/2×2 31/2×11/2	95	95 92 89 83 79
100 100×90 100×80 100×65 100×50 100×40	4 4×31/2 4×3 4×21/2 4×2 4×11/2	105	105 102 98 95 89 86

125 125×100 125×90 125×80 125×65 125×50	5 5×4 5×31/2 5×3 5×21/2 5×2	124	124 117 114 111 108 105
150 150×125 150×100 150×90 150×80 150×65	6 6×5 6×4 6×31/2 6×3 6×21/2	143	143 137 130 127 124 121
200 200×150 200×125 200×100 200×90	8 8×6 8×5 8×4 8×31/2	178	178 168 162 156 152
250 250×200 250×150 250×125 250×100	10 10×8 10×6 10×5 10×4	216	216 203 194 191 184
300 300×250 300×200 300×150 300×125	12 12×10 12×8 12×6 12×5	254	254 241 229 219 216
350 350×300 350×250 350×200 350×150	14 14×12 14×10 14×8 14×6	279	279 270 257 248 238
400 400×350 400×300 400×250 400×200 400×150	16 16×14 16×12 16×10 16×8 16×6	305	305 305 295 283 273 264

公称通径 Nominal Pipe Size		中心至端面 Center to End
DN	NPS	C	M
450 450×400 450×350 450×300 450×250 450×200	18 18×16 18×14 18×12 18×10 18×8	343	343 330 330 321 308 298
500 500×450 500×400 500×350 500×300 500×250 500×200	20 20×18 20×16 20×14 20×12 20×10 20×8	381	381 368 356 356 346 333 324
550 550×500 550×450 550×400 550×350 550×300 550×250	22 22×20 22×18 22×16 22×14 22×12 22×10	419	419 406 394 381 381 371 359
600 600×550 600×500 600×450 600×400 600×350 600×300 600×250	24 24×22 24×20 24×18 24×16 24×14 24×12 24×10	432	432 432 432 419 406 406 397 384
650 650×600 650×550 650×500 650×450 650×400 650×350 650×300	26 26×24 26×22 26×20 26×18 26×16 26×14 26×12	495	495 483 470 457 444 432 432 422

700 700×650 700×600 700×550 700×500 700×450 700×400 700×350 700×300	28 28×26 28×24 28×22 28×20 28×18 28×16 28×14 28×12	521	521 521 508 495 483 470 457 457 448
750 750×700 750×650 750×600 750×550 750×500 750×450 750×400 750×350 750×300 750×250	30 30×28 30×26 30×24 30×22 30×20 30×18 30×16 30×14 30×12 30×10	559	559 546 546 533 521 508 495 483 483 473 460
800 800×750 800×700 800×650 800×600 800×550 800×500 800×450 800×400 800×350	32 32×30 32×28 32×26 32×24 32×22 32×20 32×18 32×16 32×14	597	597 584 572 572 559 546 533 521 508 508
850 850×800 850×750 850×700 850×650 850×600 850×550 850×500 850×450 850×400	34 34×32 34×30 34×28 34×26 34×24 34×22 34×20 34×18 34×16	635	635 622 610 597 597 584 572 559 546 533
