首页>>产品中心>>法兰系列>>分体法兰

绝缘法兰,绝缘接头,不锈钢管件,不锈钢法兰,高压管件

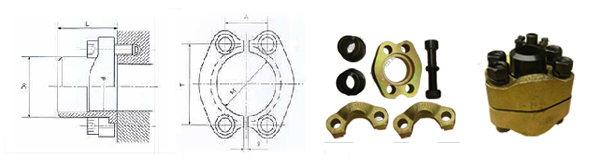

A型—附接法兰 Type A attached flange JB/ZQ4187-97
公称通径
工作压力
Mpa
max
Do
max
d
max
A
T
L
M
螺钉
GB 70(8.8)
O型密封圈
GB 3452-1
重量
Kg/套
DN
NPS
3000PSI法兰
15 1/2  21 20 14 17.5 38.1 30 24.3 M8x25 19x3.55 0.32
20 3/4  21 30 20 22.3 47.6 35 32.2 M10x30 25x3.55 0.47
25 1  21 38 28 26.2 52.4 40 38.5 M10x30 32.5x3.55 0.56
32 1.1/4  21 42 33 30.2 58.7 45 43.7 M10x35 37.5x3.55 0.81
40 1.1/2  21 48 42 35.7 69.9 50 50.8 M12x35 47.5x3.55 1.10
50 2  21 60 52 42.9 77.8 60 52.8 M12x35 56x3.55 1.39
65 2.1/2  17.5 76 65 50.8 88.9 70 74.9 M12x40 69x3.55 1.86
80 3  14 89 81 61.9 105.4 80 90.9 M16x45 85x3.55 3.18
100 4  3.5 114 106 77.8 130.2 80 115 M16x50 112x3.55 5.32
125 5  3.5 140 132 92.1 152.4 80 140.5 M16x55 136x3.55 6.16
6000PSI法兰
15 1/2  41 20 14 18.2 40.5 40 24.6 M8x30 19x3.55 0.35
20 3/4  41 30 20 23.8 50.8 45 32.5 M10x35 25x3.55 0.66
25 1  41 38 28 27.8 57.2 50 38.8 M12x40 32.5x3.55 0.93
32 1.1/4  41 42 33 31.8 66.7 55 44.5 M14x45 37.5x3.55 1.98
40 1.1/2  41 48 42 36.5 79.4 60 51.8 M16x50 47.5x3.55 2.56
50 2  41 60 52 44.5 98.8 70 67.6 M20x60 56x3.55 5.44
65 2.1/2  32 89 65 58.7 123.8 75 89.5 M24x80 69x3.55 9.44
80 3  32 114 81 71.4 152.4 80 114.5 M30x100 85x3.55 17.63
B型—连接法兰 Type B jointed flange JB/ZQ4187-97
公称通径
工作压力
Mpa
max
Do
max
d
max
A
T
L
M
螺母
GB6170
螺钉
GB 70(8.8)
O型密封圈
GB 3452-1
重量
Kg/套
DN
NPS
3000PSI法兰
15 1/2  21 20 14 17.5 38.1 60 24.3 M8 M8x40 19x3.55 0.42
20 3/4  21 30 20 22.3 47.6 70 32.2 M10 M10x40 25x3.55 0.89
25 1  21 38 28 26.2 52.4 80 38.5 M10 M10x45 32.5x3.55 1.08
32 1.1/4  21 42 33 30.2 58.7 90 43.7 M10 M10x45 37.5x3.55 1.55
40 1.1/2  21 48 42 35.7 69.9 100 50.8 M12 M12x50 47.5x3.55 2.08
50 2  21 60 52 42.9 77.8 120 52.8 M12 M12x50 56x3.55 2.70
65 2.1/2  17.5 76 65 50.8 88.9 140 74.9 M12 M12x60 69x3.55 3.89
80 3  14 89 81 61.9 105.4 160 90.9 M16 M16x70 85x3.55 5.12
100 4  3.5 114 106 77.8 130.2 160 115 M16 M16x80 112x3.55 10.9
125 5  3.5 140 132 92.1 152.4 160 140.5 M16 M16x80 136x3.55 12.1
6000PSI法兰
15 1/2  41 20 14 18.2 40.5 80 24.6 M8 M8x45 19x3.55 0.67
20 3/4  41 30 20 23.8 50.8 90 32.5 M10 M10x50 25x3.55 1.27
25 1  41 38 28 27.8 57.2 100 38.8 M12 M12x65 32.5x3.55 1.92
32 1.1/4  41 42 33 31.8 66.7 110 44.5 M14 M14x70 37.5x3.55 3.85
40 1.1/2  41 48 42 36.5 79.4 120 51.8 M16 M16x80 47.5x3.55 4.80
50 2  41 60 52 44.5 98.8 140 67.6 M20 M20x100 56x3.55 10.69
65 2.1/2  32 89 65 58.7 123.8 150 89.5 M24 M24x130 69x3.55 18.04
80 3  32 114 81 71.4 152.4 160 114.5 M30 M30x140 85x3.55 33.64
